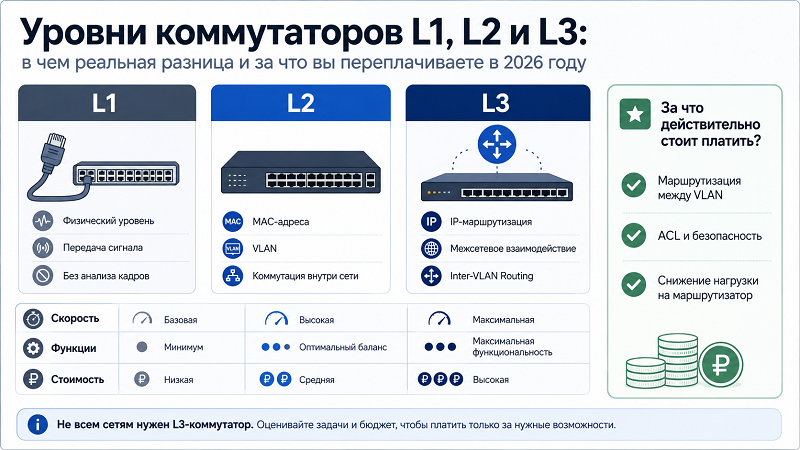

Уровни коммутаторов L1, L2 и L3: в чем реальная разница и за что вы переплачиваете в 2026 году

Разбираем иерархию OSI на пальцах — от голой передачи сигнала до интеллектуальной маршрутизации трафика внутри компании

Уровни коммутаторов — это классификация по модели OSI. Она определяет, что именно устройство делает с проходящим трафиком. L1 гонит электрический сигнал. L2 разбирает MAC-адреса и строит локальную сеть. L3 читает IP-заголовки и самостоятельно маршрутизирует данные между подсетями. Чем выше уровень — тем дороже чипы внутри и тем больше задач берет на себя железо.

Разберем: почему ценовой разрыв между L2 и L3 достигает 2,5–4 раз, когда L3-коммутатор реально нужен, а когда это просто выброшенные деньги, и как подобрать правильный тип под конкретную топологию. Пройдем по каждому уровню с практическими примерами — без лекций про все семь слоев OSI.

Почему нельзя просто купить самый мощный свитч

Логика «возьму с запасом» в сетевом железе бьет по бюджету куда сильнее, чем в других категориях оборудования. Разница между управляемым L2-коммутатором на 24 порта и его L3-аналогом от того же производителя — это не 20–30%, а принципиально другой ценовой диапазон.

Откуда берется разрыв в цене

L3-устройство стоит в 2,5–4 раза дороже сопоставимого L2 не из-за красивого корпуса. Внутри стоит специализированный ASIC-чип, который разбирает IP-заголовки прямо в кремнии — без передачи пакета на центральный процессор. Это аппаратная маршрутизация. Она требует значительно более сложной логики на кристалле.

У L2-коммутатора задача проще: посмотрел на MAC-адрес получателя, нашел нужный порт в таблице, отправил кадр. Никаких таблиц маршрутизации, никакого анализа IP. Чип дешевле, плата проще, цена ниже.

Три вопроса перед покупкой

Прежде чем смотреть на характеристики конкретных моделей, честно ответьте на три вещи:

• Сколько отдельных подсетей или VLAN нужно соединить между собой? Если ответ «одна сеть» или «VLAN есть, но трафик между ними небольшой» — L3 не нужен.
• Есть ли уже роутер или межсетевой экран, который занимается маршрутизацией? Если да, L3-коммутатор дублирует его функцию и просто стоит лишних денег.
• Сколько устройств и какой объем межсегментного трафика планируется? До 40–50 рабочих мест в одной локации, как правило, вполне тянут L2-инфраструктуру с одним роутером на выходе.

Что такое модель OSI и зачем она здесь

OSI (Open Systems Interconnection) — семиуровневая схема, описывающая путь данных от приложения на одном компьютере до приложения на другом. Каждый уровень отвечает за свою часть работы и передает результат соседнему.

Для коммутаторов важны первые три. Физический (L1) — провода, сигналы, электрика. Канальный (L2) — кадры с MAC-адресами внутри одной сети. Сетевой (L3) — пакеты с IP-адресами, пересекающие границы между разными сетями. Уровень, на котором работает коммутатор, напрямую определяет его «интеллект» и цену.

Если оборудование покупается для нового филиала, а не для ядра корпоративной сети — отталкивайтесь именно от этой таблицы.

L1: физический уровень, где данные еще не стали информацией

Тут все просто: L1-устройство данные не читает. Вообще. Оно работает с электрическим или оптическим сигналом как с физической величиной — усиливает, копирует, передает дальше.

Как работает L1-устройство

Классический пример — сетевой хаб. Получив сигнал на один порт, он немедленно дублирует его на все остальные без разбора. Никакой адресации, никакой фильтрации. Хаб на 8 портов — это, по сути, восемь устройств, которые всегда слышат всё, что говорит любое из них.

Репитер работает похоже: берет ослабленный сигнал на входе, выдает усиленный на выходе. Только физика.

Почему это проблема

Когда два устройства в сети с хабом начинают передавать данные одновременно, сигналы накладываются. Это коллизия. Оба обнаруживают ошибку, ждут случайный промежуток и пробуют снова. При нагрузке выше 30–40% от теоретической пропускной способности сеть начинает деградировать: коллизии учащаются, переотправок становится больше, скорость падает.

Протокол CSMA/CD (Carrier Sense Multiple Access with Collision Detection) придумали именно для борьбы с этим явлением. Но даже с ним хаб — узкое место.

Где L1 встречается сегодня

Чистые L1-устройства в активной части корпоративных сетей в 2025 году практически не используются. Хабы исчезли из продажи как самостоятельный класс еще в начале 2010-х. Но физический уровень никуда не делся — просто стал пассивным.

Патч-панели, кабельные лотки, розетки RJ-45, оптические разветвители — всё это L1-инфраструктура. Медиаконвертеры, переводящие сигнал с витой пары на оптику, тоже работают здесь. Они не анализируют данные — только меняют физическую среду передачи.

Практическое следствие для закупки

Если при проектировании новой сети вам предлагают «недорогие концентраторы» вместо коммутаторов — это предложение из прошлого. Даже самый дешевый неуправляемый L2-коммутатор работает принципиально лучше хаба: нет коллизий, есть адресная доставка кадров, поддерживается полный дуплекс.

Вложения в пассивную L1-инфраструктуру окупаются. Плохой кабель или некачественный обжим разъема порождают проблемы, которые потом сложно диагностировать. Сеть «падает» без очевидной причины, пакеты теряются, скорость не та. Физика первична — без нее настройка логических уровней бессмысленна.

Типы портов на уровне L1

Раз зашла речь про физику, стоит упомянуть типы портов коммутатора — это напрямую влияет на закупку:

• RJ-45 (медь) — стандарт для подключения рабочих станций, IP-камер, точек доступа. Категория кабеля определяет максимальную скорость: Cat5e до 1 Гбит/с, Cat6 до 10 Гбит/с на коротких дистанциях.
• SFP / SFP+ — слоты для модулей под оптику или медь. SFP рассчитан на 1 Гбит/с, SFP+ — на 10 Гбит/с. Используются для аплинков между коммутаторами или подключения серверов.
• QSFP / QSFP28 — порты для 40G и 100G соединений, встречаются на L3-устройствах уровня агрегации и ядра.

Тип порта — физическая характеристика, не зависящая от уровня коммутатора напрямую. Но L3-устройства, как правило, несут больше высокоскоростных SFP+-портов: их ставят туда, где нужна высокая пропускная способность между сегментами.

L2: рабочая лошадь локальных сетей

L2-коммутатор — стандарт для большинства офисных и производственных сетей. Он умеет то, что хабу недоступно принципиально: адресно доставлять кадры конкретному получателю, не засоряя трафиком остальные порты.

Как работает таблица MAC-адресов

При первом включении L2-коммутатор ничего не знает о подключенных устройствах. Когда компьютер отправляет первый кадр, устройство запоминает: «MAC-адрес такой-то пришел с порта номер 5». Так строится CAM-таблица. Уже следующий кадр, адресованный этому компьютеру, уйдет только на порт 5 — а не на все 24.

Это фундаментальное отличие от хаба. Трафик между двумя устройствами не виден остальным. Никаких коллизий, полный дуплекс, нормальная скорость.

VLAN: разделение без дополнительного железа

Одна из ключевых возможностей управляемого L2-коммутатора — поддержка VLAN (Virtual Local Area Network). Это виртуальные сегменты, логически изолирующие группы устройств друг от друга, даже если они подключены к одному физическому свитчу.

Практический пример: бухгалтерия и гостевой Wi-Fi в одном офисе. Без VLAN гость в теории «видит» трафик бухгалтерских компьютеров. С VLAN — два полностью изолированных сегмента на одном устройстве. Второй коммутатор не нужен.

Стандарт IEEE 802.1Q описывает, как VLAN-метки добавляются в заголовок кадра. Управляемые L2-коммутаторы его поддерживают, неуправляемые — нет. Это один из главных доводов в пользу управляемого оборудования даже для небольших офисов.

STP: защита от петель

Если соединить два коммутатора двумя кабелями «для надежности», без специального протокола возникнет петля. Широковещательный кадр начнет бесконечно ходить по кольцу, множиться и в итоге забьет сеть до полного отказа. Это broadcast storm.

Протокол STP (Spanning Tree Protocol, IEEE 802.1D) и его быстрый вариант RSTP (IEEE 802.1w) автоматически обнаруживают петли и блокируют избыточные каналы. При отказе основного пути резервный активируется сам. RSTP переключается за 1–2 секунды против 30–50 секунд у классического STP.

Ограничения L2

Главный предел L2-коммутатора — он не передает трафик между разными подсетями. Если бухгалтерия сидит в сети 192.168.1.0/24, а склад — в 192.168.2.0/24, без дополнительного устройства они не общаются.

Стандартное решение для небольших офисов — роутер или межсетевой экран на выходе, который берет на себя межсегментную маршрутизацию. Для сети до 40–50 пользователей с двумя-тремя VLAN это рабочая схема: L2-коммутаторы коммутируют внутри сегментов, роутер связывает их между собой.

Что умеет управляемый L2-коммутатор

• Поддержка VLAN по стандарту 802.1Q — разделение трафика без дополнительного железа.
• STP / RSTP / MSTP — защита от петель с автоматическим восстановлением.
• Port security — ограничение числа MAC-адресов на порту, защита от несанкционированных подключений.
• QoS (Quality of Service) — приоритизация трафика: голосовые звонки и видеоконференции получают приоритет перед файловыми передачами.
• Link Aggregation (LACP, 802.3ad) — объединение нескольких физических портов в один логический для роста пропускной способности.
• Мониторинг через SNMP — централизованный сбор статистики и управление через систему мониторинга.

Для большинства сетей малого и среднего бизнеса этого набора достаточно. L2-коммутаторы с поддержкой VLAN закрывают 80% задач сегментации и безопасности без перехода на L3.

L3: когда коммутатор начинает думать как маршрутизатор

L3-коммутатор умеет всё то же, что L2, плюс аппаратная маршрутизация между подсетями. Ключевое слово — аппаратная.

Зачем нужна аппаратная маршрутизация

Обычный роутер обрабатывает пакеты программно: CPU читает IP-заголовок, ищет совпадение в таблице маршрутизации, принимает решение. При большом объеме межсегментного трафика процессор становится узким местом.

L3-коммутатор делает то же самое, но на уровне специализированного ASIC-чипа. Скорость обработки в 10–20 раз выше, чем у программной маршрутизации на обычном роутере. Задержка минимальна — единицы микросекунд против единиц миллисекунд.

Когда L3 действительно оправдан

Вот конкретные сценарии, где без него сложно:

• Офис от 50 человек с несколькими VLAN. Если между отделами постоянно идет интенсивный трафик — файловый сервер, IP-телефония, ERP-система — роутер превращается в узкое место. L3-коммутатор разгружает его, беря межсегментную маршрутизацию на себя.
• Распределенная сеть с несколькими этажами или корпусами. На каждом этаже свой L2-коммутатор доступа, в центре — L3-устройство агрегации, связывающее все сегменты без участия внешнего роутера.
• Серверный сегмент с высокими требованиями к задержкам. Обмен между серверами виртуализации, СХД и резервными узлами требует минимального latency. L3-коммутатор с 10G-портами справляется лучше, чем роутер.
• Динамическая маршрутизация. Если сеть достаточно большая для протоколов OSPF или BGP — нужен L3.

Что умеет L3-коммутатор сверх L2

• Маршрутизация между VLAN без внешнего роутера — так называемый Inter-VLAN Routing.
• Статические и динамические маршруты (OSPF, RIP, BGP на старших моделях).
• ACL (Access Control Lists) на уровне IP — более гибкая фильтрация трафика, чем port security на L2.
• Протоколы первого хопа — HSRP, VRRP для создания отказоустойчивого шлюза.
• PIM для мультикаст-маршрутизации — актуально для видеонаблюдения или IPTV в корпоративной сети.

За что не стоит переплачивать

Если в офисе 15–20 человек, одна-две VLAN и нормальный роутер на выходе — L3-коммутатор будет просто дорогим L2. Функции маршрутизации не активируются, аппаратный чип простаивает, деньги потрачены.

Миф о том, что L3 «всегда быстрее» L2, не соответствует реальности. Скорость коммутации внутри одного VLAN у качественного L2-устройства ничем не хуже. Разница проявляется только при межсегментном трафике — и только при достаточном его объеме.

Класс L2+: промежуточный вариант

Между чистым L2 и полноценным L3 есть класс устройств, который маркетологи называют L2+ или «Smart». Они поддерживают статическую маршрутизацию между VLAN — без динамических протоколов и без полноценного ASIC-чипа. Маршруты прописываются вручную и вручную обновляются.

Для небольшой сети с предсказуемой топологией это разумный компромисс: дешевле L3, но чуть умнее обычного L2. Cisco Catalyst 1000, D-Link DGS-1210, TP-Link TL-SG2428P — примеры устройств этого класса.

Как выбрать уровень коммутатора под реальные задачи

Практическая схема выбора для системного администратора или офис-менеджера, которому нужно обосновать закупку.

Три типичные ошибки при закупке

1. Купить L3 «на вырост» без конкретного плана. Расширение через три года — аргумент. «Вдруг понадобится» — нет. Оборудование устаревает быстрее, чем наступает это «вдруг».
2. Сэкономить на управляемости ради цены. Неуправляемый коммутатор дешевле на 30–50%. Но если через полгода понадобится изолировать гостевой Wi-Fi или настроить QoS для IP-телефонии — придется покупать новое устройство. Управляемый L2 отбивает разницу в цене за счет гибкости.
3. Игнорировать физическую инфраструктуру. Самый дорогой L3-коммутатор не исправит плохой кабель или некачественный патч-корд. Прежде чем закупать активное оборудование, убедитесь, что пассивная часть сети в порядке.

Если нужна помощь с подбором конкретных моделей под вашу топологию — можно запросить консультацию. Специалист разберет задачу и предложит оптимальный набор оборудования с обоснованием бюджета.

• Inter-VLAN Routing: Связь подсетей на скорости чипа.
• Динамика: Поддержка OSPF, BGP для сложных сетей.
• ACL: Глубокая фильтрация трафика по IP-адресам.
• VRRP/HSRP: Отказоустойчивость шлюза по умолчанию.

Часто задаваемые вопросы

В чем основная разница между L2 и L3 коммутатором простыми словами?

L2-коммутатор работает внутри одной сети: знает MAC-адреса подключенных устройств и доставляет кадры адресно. L3 делает то же самое, плюс маршрутизирует трафик между разными подсетями по IP-адресам — без участия внешнего роутера. Ценовой разрыв между сопоставимыми моделями составляет 2,5–4 раза: причина в более сложном чипе внутри.

Нужен ли L3-коммутатор для малого офиса?

Для офиса до 40–50 человек с одной-двумя VLAN — как правило, нет. Управляемый L2-коммутатор в паре с обычным роутером или межсетевым экраном полностью закрывает задачи сегментации и безопасности. L3 оправдан тогда, когда объем межсегментного трафика настолько велик, что роутер не справляется с нагрузкой.

Что такое VLAN и зачем он нужен?

VLAN (Virtual Local Area Network) — логически изолированный сегмент сети внутри одного физического коммутатора. Позволяет разделить, например, бухгалтерию и гостевой Wi-Fi так, чтобы они не видели трафик друг друга. Поддерживается управляемыми L2-коммутаторами по стандарту 802.1Q. Без VLAN пришлось бы покупать отдельное устройство на каждый сегмент.

Чем L2+ отличается от полноценного L3?

L2+ поддерживает статическую маршрутизацию между VLAN: маршруты прописываются вручную и автоматически не обновляются. Полноценный L3 работает с динамическими протоколами — OSPF, RIP — и строит таблицы маршрутов сам. L2+ дешевле и подходит для небольших сетей с предсказуемой топологией, где динамика не нужна.

Какие типы портов коммутатора бывают и что выбрать?

Основные типы — RJ-45 для медного кабеля (1G/2.5G/5G/10G в зависимости от категории кабеля и порта) и SFP/SFP+ для оптических или медных модулей (1G и 10G соответственно). Для подключения рабочих станций хватает RJ-45. SFP+ нужны для аплинков между коммутаторами или подключения серверов, где важна высокая скорость и длинные дистанции по оптике.

Можно ли использовать L3-коммутатор вместо роутера?

Частично — да. L3-коммутатор маршрутизирует трафик между внутренними сегментами сети. Но полностью роутер он не заменяет: обычно нет NAT для выхода в интернет, нет функций межсетевого экрана, нет VPN-концентратора. На практике L3-коммутатор ставят в ядро внутренней сети, а отдельный роутер или UTM-устройство остается на периметре для выхода во внешний мир.

Коммутаторы какого уровня нужны для видеонаблюдения?

Для системы видеонаблюдения в большинстве случаев достаточно управляемого L2-коммутатора с поддержкой PoE (питание камер по кабелю) и QoS (приоритизация видеопотока). Если камеры в отдельном VLAN и нужна маршрутизация до сервера в другом сегменте — пригодится L3. Но для изолированной системы без интеграции с корпоративной сетью L2 с PoE полностью закрывает задачу.
