10GBASE-T или SFP+: что выбрать для сети 10 Гбит/с

Содержание

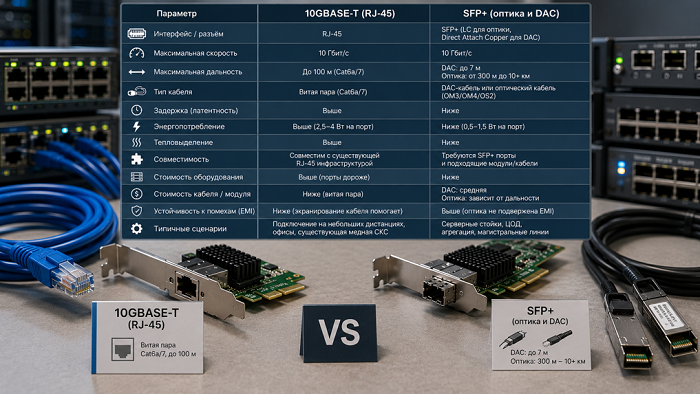

Сравнение 10GBASE-T с RJ-45 и SFP+ с DAC и оптикой для сети 10 Гбит/с

10GBASE-T и SFP+ обеспечивают Ethernet со скоростью 10 Гбит/с, но рассчитаны на разные физические подключения. 10GBASE-T использует медную витую пару и разъём RJ-45: это удобный вариант для рабочих мест, существующей кабельной системы и линий длиной до 100 м по Cat6A. SFP+ — слот для сменного модуля или готового кабеля: внутри стойки обычно применяют DAC, между стойками и помещениями — оптические трансиверы.

Для серверов, систем хранения и магистральных соединений чаще рациональнее SFP+. Для пользовательских устройств, NAS и уже проложенной медной сети удобнее 10GBASE-T. Окончательный выбор зависит от расстояния, типа кабеля, разъёмов оборудования, требований к задержке и планов дальнейшего расширения сети.

10GBASE-T и SFP+ — не два одинаковых типа порта

SFP+ — компактный слот для сменного интерфейса. В него можно установить оптический модуль 10GBASE-SR или 10GBASE-LR, подключить медный кабель DAC, активный оптический кабель AOC либо специальный трансивер 10GBASE-T с разъёмом RJ-45.

Поэтому корректнее сравнивать 10GBASE-T не с самим SFP+, а с конкретными вариантами подключения через SFP+:

10GBASE-T против DAC;
10GBASE-T против AOC;
10GBASE-T против многомодовой оптики SR;
10GBASE-T против одномодовой оптики LR.

Это различие важно при закупке: два коммутатора с одинаковым числом портов 10 Гбит/с могут требовать разные кабели, трансиверы и сетевые карты.

Краткое сравнение 10GBASE-T и SFP+

Критерий	10GBASE-T, RJ-45	SFP+ с DAC	SFP+ с оптикой
Среда передачи	Витая пара Cat6/Cat6A	Twinax-кабель с установленными модулями	Многомодовое или одномодовое волокно
Основная задача	Рабочие станции, серверы, NAS, существующая СКС	Оборудование внутри одной стойки или соседних стоек	Магистрали, ЦОД, этажи и отдельные здания
Дальность	До 100 м по Cat6A; Cat6 обычно до 55 м	Обычно 1–5 м для пассивного DAC	SR: до 300 м по OM3 и 400 м по OM4; LR: до 10 км
Разъём	RJ-45	SFP+ на обоих концах	SFP+ и обычно LC
Задержка и нагрев	Обычно выше	Обычно минимальные	Низкие
Работа на меньшей скорости	Зависит от порта и адаптера	Зависит от оборудования и кабеля	Зависит от модуля и порта
Устойчивость к электромагнитным помехам	Зависит от кабеля и монтажа	Подходит для коротких соединений	Оптическая линия не воспринимает электрические помехи
Возможность сменить среду	Порт остаётся медным	Нужно заменить готовый кабель	Можно заменить тип трансивера

Для 10GBASE-SR официально указываются линии до 300 м по OM3 и до 400 м по OM4. 10GBASE-LR рассчитан на одномодовое волокно и дистанции до 10 км. Пассивные DAC распространены в длинах 1, 3 и 5 м.

Когда стоит выбрать 10GBASE-T

10GBASE-T удобен там, где важны привычный RJ-45 и совместимость с медной кабельной инфраструктурой. Кабель можно проложить через патч-панель и розетку к рабочему месту, серверу или NAS так же, как в обычной гигабитной сети.

Основные сценарии:

подключение производительных рабочих станций;
установка NAS или сервера вне телекоммуникационной стойки;
модернизация офиса с уже проложенной Cat6A;
соединение устройств, имеющих только медный порт 10GbE;
постепенный переход с 1 Гбит/с на 10 Гбит/с;
линии длиной до 100 м без оптических трансиверов.

Сильная сторона 10GBASE-T — знакомый монтаж. При наличии качественной Cat6A переход на 10 Гбит/с может не потребовать полной замены кабельной системы.

Однако разъём RJ-45 не гарантирует работу на 10 Гбит/с. Нужно проверить категорию кабеля, длину постоянной линии, патч-корды, качество коннекторов и результаты измерений. Для проектирования нового канала на 100 м следует ориентироваться на Cat6A.

Преимущества 10GBASE-T

привычные кабели и разъёмы;
возможность использовать структурированную кабельную систему;
дистанция до 100 м по Cat6A;
удобное подключение рабочих станций и NAS;
возможность заменить патч-корд без замены трансиверов;
у некоторых портов — согласование 1/2,5/5/10 Гбит/с;
удобная миграция при смешанном парке оборудования.

Поддержка промежуточных скоростей 2,5 и 5 Гбит/с не является обязательным свойством любого порта 10GBASE-T. Она должна быть заявлена одновременно у коммутатора и сетевого адаптера. Некоторые устройства согласуют только 1 и 10 Гбит/с.

Ограничения 10GBASE-T

Для кодирования сигнала по витой паре используется сложная обработка, поэтому медные порты 10GBASE-T обычно потребляют больше энергии и выделяют больше тепла, чем SFP+ с DAC или оптическим модулем. В плотном коммутаторе это влияет на охлаждение и суммарное энергопотребление.

SFP+ DAC также отличается небольшой задержкой линии. Cisco приводит для отдельных пассивных Twinax-кабелей энергопотребление около 0,1 Вт на сторону и задержку порядка 0,25 мкс на соединение. Эти значения нельзя автоматически переносить на все модели, но они показывают характерное преимущество DAC для коротких серверных линий.

В обычной офисной передаче файлов разница может быть незаметна. Она становится важнее при большом количестве портов, высокочастотных транзакциях, распределённом хранении и других чувствительных к задержкам нагрузках.

Когда лучше выбрать SFP+

SFP+ рационален для серверной инфраструктуры, магистральных соединений и случаев, когда нужно самостоятельно выбрать среду передачи.

Один тип слота можно использовать по-разному:

DAC — для короткого соединения в стойке;
AOC — для более длинной лёгкой линии без отдельных трансиверов;
10GBASE-SR — для многомодовой оптики внутри здания или ЦОД;
10GBASE-LR — для одномодового волокна и удалённых узлов;
10GBASE-T SFP+ — для подключения отдельного устройства с RJ-45.

В каталоге РИТМ-ИТ представлены сетевые коммутаторы, сетевые карты и трансиверы для разных вариантов 10GbE, включая SFP+, 10GBASE-T и оптические модули. При подборе необходимо проверять совместимость по конкретной модели оборудования.

DAC для соединения оборудования в стойке

DAC, или Direct Attach Copper, — готовый Twinax-кабель с установленными коннекторами SFP+ на обоих концах. Его применяют между сервером и коммутатором, коммутатором и системой хранения либо двумя соседними коммутаторами.

Преимущества DAC:

не нужны отдельные оптические модули;
низкое энергопотребление;
малая задержка;
быстрое подключение;
удобство для линий в пределах стойки.

Недостаток — фиксированная длина и сравнительно толстый кабель. Пассивный DAC не подходит для протяжённой офисной линии. Кабель должен поддерживаться обоими подключаемыми устройствами.

Оптика для магистралей и удалённых помещений

SFP+ с оптическими трансиверами выбирают для связи между стойками, этажами, серверными и зданиями. Волокно не создаёт электрической связи между устройствами и устойчиво к электромагнитным помехам.

Для коротких оптических линий обычно используют 10GBASE-SR и многомодовое волокно OM3 или OM4. Для километровых трасс — 10GBASE-LR и одномодовое волокно OS2. На обоих концах должны совпадать стандарт, длина волны и тип волокна.

Можно ли установить RJ-45-модуль в порт SFP+

Да, существуют SFP+-трансиверы 10GBASE-T. Они позволяют подключить медное устройство к коммутатору с портом SFP+, но не превращают такой слот в полный аналог встроенного медного порта.

У распространённых модулей рабочая дистанция на 10 Гбит/с часто ограничена 30 м, а максимальное потребление может достигать примерно 2,5 Вт. Из-за нагрева производитель коммутатора может ограничивать число таких трансиверов, соседние слоты или допустимую температуру эксплуатации.

Существуют модули с другой заявленной дальностью, поэтому перед покупкой необходимо проверить:

совместимость с конкретным коммутатором;
разрешённую мощность SFP+-слота;
допустимое количество медных модулей;
дальность при скорости 10 Гбит/с;
поддерживаемые скорости согласования;
требования к версии прошивки;
категорию используемого кабеля.

Использовать SFP+ 10GBASE-T разумно для одного или нескольких переходных подключений. Если десяткам устройств нужен RJ-45, практичнее выбрать коммутатор со встроенными портами 10GBASE-T.

Что выбрать для сервера и системы хранения

Сервер и коммутатор в одной стойке

Оптимальный вариант — SFP+ и пассивный DAC подходящей длины. Такая схема не требует оптических модулей, имеет низкое энергопотребление и подходит для виртуализации, резервного копирования и доступа к СХД.

Сервер и коммутатор в разных стойках

При небольшой дистанции возможен активный DAC или AOC, но чаще выбирают SFP+ с 10GBASE-SR по OM3 или OM4. Оптическая линия удобнее при прокладке между рядами и не создаёт электрической связи между стойками.

NAS рядом с рабочей станцией

Если оба устройства имеют RJ-45 10GbE, 10GBASE-T проще в монтаже. При наличии SFP+ на NAS и рабочей станции можно использовать DAC для короткого прямого соединения.

Подключение нескольких рабочих станций

Для пользовательских мест 10GBASE-T обычно удобнее: к каждому столу можно вывести стандартную розетку RJ-45. SFP+ имеет смысл для специализированных станций, расположенных рядом с коммутатором или уже подключённых по волокну.

Магистраль между коммутаторами

Для uplink-соединений предпочтителен SFP+. Внутри стойки используют DAC, между помещениями — оптику. Это позволяет менять дальность и тип линии без замены коммутатора.

Как рассчитать реальную стоимость подключения

Сравнивать только цену коммутатора неправильно. Для каждого варианта рассчитывают весь канал.

Для 10GBASE-T учитывают:

коммутатор с медными 10GbE-портами;
сетевые карты RJ-45;
кабель Cat6A;
патч-панели, модули и патч-корды;
тестирование линии;
требования к охлаждению.

Для SFP+ учитывают:

коммутатор и сетевые адаптеры SFP+;
два трансивера для оптической линии;
волоконно-оптический патч-корд или стационарную трассу;
либо один DAC или AOC;
запасные модули;
совместимость трансиверов с оборудованием.

В пределах одной стойки DAC обычно даёт минимальное количество компонентов. При уже проложенной Cat6A экономичнее может оказаться 10GBASE-T. На длинной магистрали оптика выигрывает по дальности, помехоустойчивости и возможностям дальнейшего увеличения скорости.

Что проверить перед покупкой оборудования

1.Определить точки подключения и длину каждой линии.

2.Проверить порты серверов, NAS, СХД и рабочих станций.

3.Уточнить категорию витой пары или тип оптического волокна.

4. Выбрать 10GBASE-T, DAC, AOC, 10GBASE-SR или 10GBASE-LR.

5. Проверить матрицу совместимости трансиверов и DAC.

6. Убедиться, что SFP+-порт работает на нужной скорости.

7. Проверить поддержку 1/2,5/5/10 Гбит/с, если нужна постепенная миграция.

8. Рассчитать число портов и резерв на расширение.

9. Проверить коммутационную матрицу и скорость uplink-портов.

10. Убедиться, что хранилище и PCIe-интерфейс способны использовать 10GbE.

Скорость порта 10 Гбит/с не гарантирует передачу полезных данных на таком же уровне. Результат ограничивают накопители, RAID или ZFS-пул, процессор, сетевой протокол, настройки операционной системы и производительность второго устройства.

Типичные ошибки при переходе на 10 Гбит/с

Считать любой Cat6 подходящим для 100 м

Для штатной линии 10GBASE-T длиной 100 м следует ориентироваться на Cat6A. Возможность работы Cat6 до 55 м зависит от условий монтажа и внешних наводок.

Покупать SFP+ без проверки совместимости

Одинаковый форм-фактор не гарантирует поддержку модуля прошивкой. Проверяются кодирование трансивера, тип среды, скорость, температурный диапазон и список совместимых компонентов. Intel и Cisco публикуют отдельные перечни поддерживаемых модулей и DAC для своих адаптеров и коммутаторов.

Соединять SR и LR

10GBASE-SR и 10GBASE-LR используют разные длины волн и рассчитаны на разные типы волокна. На концах одной линии должны быть согласованные интерфейсы.

Устанавливать много SFP+ 10GBASE-T без проверки нагрева

Медные трансиверы выделяют больше тепла, чем DAC и многие оптические модули. Плотная установка может быть ограничена производителем коммутатора.

Ожидать 10 Гбит/с от одного жёсткого диска

Сеть может быть быстрее накопителя. Для больших последовательных передач требуются производительный SSD, RAID или пул дисков. При передаче множества мелких файлов важны также задержка и производительность файловой системы.

Таблица выбора по задаче

Задача	Рекомендуемое подключение
Сервер и коммутатор в одной стойке	SFP+ DAC
Серверы в соседних стойках	DAC, AOC или SFP+ SR
Магистраль между этажами	SFP+ SR по OM3/OM4
Соединение между зданиями	SFP+ LR по OS2
Рабочая станция на расстоянии до 100 м	10GBASE-T по Cat6A
NAS с RJ-45 в офисе	10GBASE-T
Переходное RJ-45-подключение к SFP+-коммутатору	SFP+ 10GBASE-T после проверки совместимости
Чувствительный к задержке кластер	SFP+ DAC или оптика
Сеть с сильными электромагнитными помехами	Оптический SFP+
Постепенный переход с 1/2,5/5 Гбит/с	Мультигигабитный 10GBASE-T

Частые вопросы

Что быстрее — 10GBASE-T или SFP+?

Оба варианта передают Ethernet на скорости 10 Гбит/с. SFP+ с DAC или оптикой обычно имеет меньшую задержку и энергопотребление, но максимальная скорость самого порта остаётся 10 Гбит/с.

Можно ли получить 10 Гбит/с по Cat5e?

Для проектирования полноценной линии 10GBASE-T на 100 м используют Cat6A. Существующую Cat5e можно проверить для 2,5 или 5 Гбит/с, если эти скорости поддерживают оба устройства.

Нужны ли трансиверы для DAC?

Нет. DAC поставляется как готовый кабель с установленными SFP+-коннекторами. Отдельные модули не требуются.

Какую оптику выбрать для 10 Гбит/с?

Для линий внутри здания обычно используют 10GBASE-SR с OM3 или OM4. Для дальних соединений — 10GBASE-LR с одномодовым OS2.

Работает ли SFP+ на скорости 1 Гбит/с?

Не всегда. Это зависит от порта, сетевой карты и установленного модуля. Поддержку 1G необходимо проверять в документации обоих устройств.

Можно ли соединить устройства разных производителей кабелем DAC?

Можно, если кабель поддерживается обоими устройствами. У оборудования с контролем кодирования трансиверов совместимость проверяют по матрицам производителей.

Что выбрать для домашнего или офисного NAS?

При наличии RJ-45 на NAS и компьютере удобен 10GBASE-T. Если оба устройства оснащены SFP+ и расположены рядом, DAC обычно проще и экономичнее по энергопотреблению.

Вывод

10GBASE-T стоит выбирать для рабочих мест, NAS и серверов, которые подключаются по существующей или новой медной СКС. Он использует привычный RJ-45 и обеспечивает линию до 100 м по Cat6A, но обычно требует больше энергии и охлаждения.

SFP+ лучше подходит для серверов, систем хранения и магистральных линий. В одной стойке оптимален DAC, между стойками и помещениями — 10GBASE-SR, а на больших расстояниях — 10GBASE-LR. SFP+ также позволяет менять среду передачи без замены порта.

Практическое правило: внутри стойки выбирайте SFP+ DAC, для офисного рабочего места — 10GBASE-T, для магистрали — SFP+ с оптикой. Перед заказом проверьте длину линии, кабель, разъёмы, совместимость модулей и возможности конечных устройств.
