Форм-фактор - Blade (блейд-серверы)

Блейд-серверы

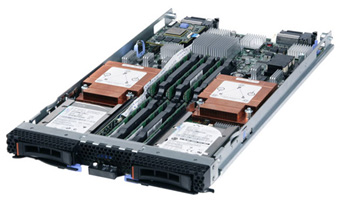

Блейд-серверы – это компактные серверы, выполненные в виде отдельных модулей («лезвий»), устанавливаемые в единое серверное шасси.

Блейд-серверы

Блейд-серверы — компьютерные серверы с компонентами, вынесенными и обобщёнными в корзине для уменьшения занимаемого пространства. Корзина (англ. enclosure) — шасси для блейд-серверов, предоставляющая им доступ к общим компонентам, например, блокам питания и сетевым контроллерам. Блейд-серверы называют также ультракомпактными серверами.

Внутренняя структура

В блейд-сервере отсутствуют или вынесены наружу некоторые типичные компоненты, традиционно присутствующие в компьютере. Функции питания, охлаждения, сетевого подключения, подключения жёстких дисков, межсерверных соединений и управления могут быть возложены на внешние агрегаты. Вместе с ними набор серверов образует т. н. блейд-систему.

Блейд-серверы

Для вычислений компьютеру требуются как минимум следующие части:

- память, содержащая исходные данные,
- процессор, выполняющий команды,
- память для записи результатов.

Остальные компоненты, типичные для компьютера, выполняют вспомогательные для вычислений функции, такие как ввод и вывод, обеспечение питания. Внутри сервера они представляют собой дополнительные потребители энергии, источники тепла, причины сбоев (особенно компоненты с движущимися частями). Концепция блейд-сервера предусматривает замену их внешними агрегатами (блоки питания) или виртуализацию (порты ввода-вывода, консоли управления), тем самым значительно упрощая и облегчая сам сервер, а также делая его производство (теоретически) дешевле.

Внешние подключаемые блоки

Блейд-системы состоят из набора блейд-серверов и внешних компонентов, обеспечивающих невычислительные функции. Как правило, за пределы серверной материнской платы выносят компоненты, создающие много тепла, занимающие много места, а также повторяющиеся по функциям между серверами. Их ресурсы могут быть распределены между всем набором серверов. Деление на встроенные и внешние функции варьируется у разных производителей.

Источники питания

Преобразователь напряжения питания, как правило, создается общим для всей блейд-системы. Он может быть как вмонтирован внутрь нее, так и вынесен в отдельный блок. По сравнению с суммой отдельных блоков питания, необходимых серверам формата 1U, единый источник питания блейд-систем — один из самых весомых источников экономии пространства, энергопотребления и числа электронных компонентов.

Охлаждение

Традиционный дизайн серверов пытается сбалансировать плотность размещения электронных компонентов и возможность циркуляции охлаждающего воздуха между ними. В блейд-конструкциях количество выступающих и крупных частей сведено к минимуму, что улучшает охлаждение модулей.

Сетевые подключения

Современные сетевые интерфейсы рассчитаны на чрезвычайно большие скорости передачи данных через токопроводящие и оптические кабели. Такая аппаратура дорога? и занимает место в конструкции сервера. Частый случай — чрезмерная пропускная способность сетевых интерфейсов, чьи возможности оказываются не востребованы в практических задачах. Объединение сетевых интерфейсов в одно устройство или использование специальных блэйд-слотов, занятых исключительно работой с сетью, позволяет сократить количество разъемов и снизить стоимость каждого из подключений.

Использование дисковых накопителей

Хотя для хранения объемов данных и программ необходимы значительные емкости, им не обязательно размещаться локально. Такие интерфейсы, как FireWire, SATA, SCSI, DAS, Fibre Channel и iSCSI позволяют подсоединять накопители на значительном удалении от процессоров. По аналогии с сетевыми подключениями (а интерфейс iSCSI опирается только на них) соответствующие устройства могут быть размещены в корпусе блэйд-системы или смонтированы на выделенных блэйд-слотах.

Специальное решение в виде блэйд-системы, загружаемой через сеть хранения данных (SAN), позволяет создать исключительно надежную и компактную серверную систему.

Специализированные блэйд-слоты

Стандартизация интерфейса блэйд-слота позволяет создавать устройства, способные не только производить вычисления, но и предоставлять другие сервисы, например, функции сетевого свитча, роутера, быстрого подключения к локальной сети или оптоволокну. Эти ресурсы могут использоваться другими блэйд-слотами.

Блейд-серверы особенно эффективны для решения специфических задач: веб-хостинга, организации кластеров. Серверы в стойке, как правило, поддерживают горячую замену.

Позиционирование: Блейд-серверы – идеальный выбор для ЦОД или серверных комнат, что исчерпали свой пространственный ресурс для установки новых серверов:

- простая коммутация (все происходит по внутренней шине корзины)

- экономичны (совместное использование блоков питания и охлаждения позволяет достичь почти 30% экономии эксплуатационных затрат)В стандартных серверных стойках минимальный размер сервера принято называть 1U или 1 юнит (19 дюймов в ширину х 1,75 дюйма в высоту). Как правило, такие стойки вмещают 42 юнита оборудования, то есть максимум 42 сервера. Использование блэйд-серверов позволяет обойти это ограничение не выходя за размеры стандартой стойки и разместить до 100 серверов в каждой.

- удобны в администрировании
